一、方案設計
PCR檢測移動實驗室，采用慶鈴五十鈴二類底盤為基礎進行改裝，整車按照《GB 19489-2008實驗室生物安全通用要求》、GB50346-2011生物安全實驗室建筑技術規范》、《GBT 29477-2012 移動實驗室實驗艙通用技術規范》、《GB 27421-2015移動式實驗室 生物安全要求》、《WS 233-2017病原微生物實驗室生物安全通用準則》等文件的標準進行設計，符合醫學生物安全二級實驗室要求，潔凈度級別達到十萬級凈化，到達現場后可快速進行調試，開展實驗室基礎保障準備工作。
實驗室主要由試劑貯存和準備區、標本制備區、PCR擴增區、機械設備區、擴展區等5個相互隔離的功能模塊組成，具備試劑配制、標本制備、樣本提取、PCR檢測出據相關檢測報告等功能。實驗室具備負壓防護、送風凈化、排風生物安全高效過濾、廢水/廢氣凈化處理、艙門互鎖設計等系統功能。
移動檢測：檢測量大，檢測時間短，配備4臺PCR檢測設備日檢測單檢通量4800例，混檢：10混1，檢測量為48000例。
二、移動實驗室功能優勢
PCR核酸檢測車功能優勢：

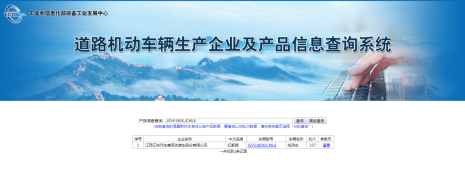

1、江鈴PCR移動實驗室為工信部《道路機動車輛生產企業及產品公告》中的產品可合法上路；
2、六輪四驅高通過型底盤高通過型底盤突發事件、應急演練可以即時快速出動
3、廢水、廢氣高效過濾排放：對廢氣、廢水進行收集和無害化處理，采用紫外、臭氧、化學三級處理，層層過濾凈化效率高、凈化效果達到 99.99%以上，保證排放的安全；
4、實驗室分區設計：3 個實驗區完全隔斷，各區之間形成自前向后依次遞減的壓力梯度，保障環境、人員、物品安全；
5、車廂可向外拓展，一鍵式伸縮結構設計，擴展出緩沖區，提高平臺的利用率，保障人員安全；
7、全新風系統，軍用級空調配置，性能穩定、質量可靠、噪聲小低震動，在高寒、高海拔等惡劣環境下也能正常工作；各區域采用獨立風道進風，不共用風道，互不干擾，風速均勻、穩定；依據空氣流動特性，采用上進下排模式，避免艙室內空氣循環，持續保障全新空氣進入。

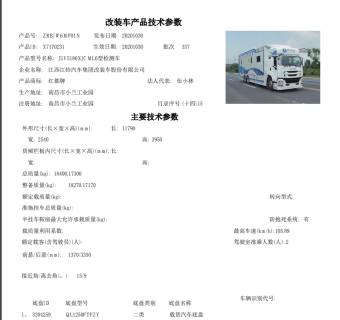

四、車輛參數
總質量(kg) | 18400 |
整備質量(kg) | 18270 |
駕駛室準乘人數 | 2人 |
軸距(mm) | 5700+1370 |
車體尺寸 | 11790*2540*3950 |
發動機型號 | 6HK1-TCG60 |
發動機排量 | 7790 |
排放標準 | 柴油國六 |
額定功率(KW) | 221 |
最高車速 | 105 |
前輪距 | 2060 |
后輪距 | 1855/1855 |
接近角/離去角 | 15/9 |
五、方案設計說明
方艙構造設計 | ||||
1 | 主體設計及分區 | 主體為車載一體式，外部尺寸9m*2.5m； 實驗室配置3個區域： 1區——試劑儲存和準備區 2區——樣本制備區 3區——PCR擴增區 各主要實驗區前都設有緩沖區，各區之間設傳遞窗 | ||
2 | 廂體工藝 | 殼體為槽鋼及方管組成的框架，用高強度鋁合金板噴涂防腐蝕漆做箱體面層；內部采用發泡處理，隔音隔熱抗震 墻面及天花板用復合板材，潔凈、無集塵、耐消毒清潔； 地面應采用PVC卷材無縫拼接，表面平整、潔凈，粘貼牢靠，無空鼓； 實驗室門為潔凈負壓專用自閉門，窗戶及門玻璃為密封玻璃； 適應全國各地氣候條件，全天候使用。 | ||
3 | 實驗室環境 | 實驗室溫度18~26℃，相對濕度<75%RH； 室內壓力為整體負壓(或正壓)，單向氣流，避免氣溶膠污染，降低生物安全風險； 新風系統采用“初效+中效+高效”三級過濾方案，上送下排； | ||
4 | 潔凈度標準 | 艙體內潔凈度滿足十萬級； 艙體內空氣每小時換氣次數不低于15次； 各實驗區、緩沖區均設紫外燈消毒； | ||
供電控制系統功能 | ||||

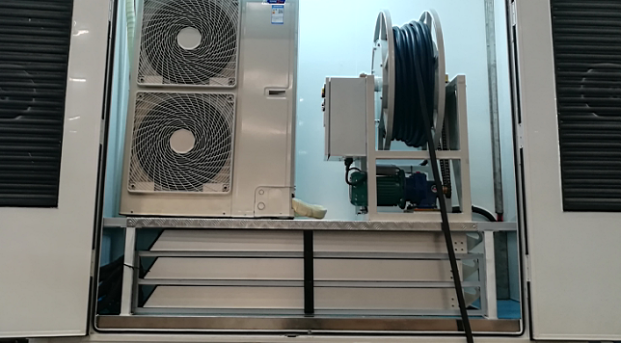

5 | 外接電源系統 | 配1套電動繞線盤，50米5*16平方線纜，1個配電箱。采用外接市電、UPS、逆變器、蓄電池等組合供電方式綜合供電 | ||
6 | UPS供電系統 | 機架式結構，在突然斷電情況下可持續給車輛供電，保障車內關鍵設備正常運行。 | ||
7 | 電氣控制系統 | 采用集中控制設計理念，集合正負壓一鍵式控制、燈光、電源、消毒控制、漏電保護等功能，界面友好、可視化操作簡便，可綜合控制車輛設備。 | ||
8 | 中央控制系統 | 所有實驗室外門設置門禁裝置，房間內設置監控攝像頭，并于電氣柜內設有存儲裝置； 各實驗區、緩沖區均設置帶顯示的壓差顯示表； 燈具均采用潔凈燈具，LED光源，最低照度200lx以上，照明開關各房間單獨控制。 | ||
廢水廢氣處理系統功能 | ||||
9 | 給排水系統 | 可從外部接入自來水及熱水，同時設置干凈自來水儲水箱； 各主要實驗區、緩沖區設PP或不銹鋼實驗水槽及感應水龍頭，主實驗區設置洗眼器； 排水集中收集到廢水箱進行無害化處理，設置排水口。 | ||
10 | 廢水處理系統 | 經過三級凈化處理，對化學試劑、溶劑、細菌、生物活性物質、病毒等進行滅活、無害化處置。 | ||

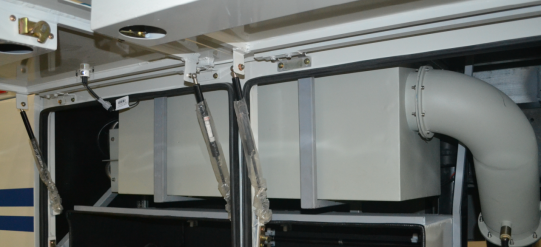

11 | 廢氣處理系統 | 經過三級凈化處理，處置后空氣中無懸浮微生物、細菌等活體，不帶揮發性試劑、溶劑等殘余，實現粉塵隔離。 | ||
監測監控系統功能 | ||||
12 | 空調系統 | 新風空調、根據車輛布局量身定制，各區獨立制冷制熱，功率強勁，風量大 | ||
13 | 壓力監測報警系統 | PLC進行控制，自動調節正負壓，異常探測報警 | ||
14 | 溫濕度監測系統 | 各試驗區、緩沖區均進行溫濕度監測 | ||
15 | 授權進入系統 | 實驗室艙門采用人臉識別系統授權進入，杜絕無關人員進入 | ||
16 | 互鎖系統 | 實驗室緩沖區艙門設計電磁式互鎖裝置，針對進出的兩扇門，同一時間只允許打開一扇門 | ||
17 | 監控系統 | 車內外各安裝4個攝像頭，全方位進行監控，并通過硬盤錄像機進行錄像，以便需要時調出視頻進行分析、取證 | ||
18 | 對講系統 | 3個實驗區之間均安裝對講機，開啟開關后即保持工作狀態，可隨時溝通 | ||
其它系統功能 | ||||
19 | 擴展艙 | 電動擴展，獨特密封，極大拓展實驗空間 | ||
20 | 櫥柜系統 | 櫥柜均采用復合板材制作，重量輕，方便清潔 | ||
21 | 車輛支撐系統 | 底盤下部安裝4只電動支撐腿，支撐整個車體；外部拓展艙下安裝4只手動支撐腿，保護拓展艙 | ||
22 | 行車記錄儀 | 前后雙錄，含倒車影像，對行駛過程車輛前、后方向進行不間斷記錄 | ||
23 | 倒車雷達 | 車輛前、后均安裝有雷達，保障行車安全 | ||
24 | 照明系統 | 各艙室均配備LED照明燈，光線均勻、亮度高，方便清潔 | ||
25 | 消毒系統 | 采用紫外消毒和臭氧消毒相結合方式無死角消毒 | ||
六、實驗設備說明
序號 | 設備名稱 | 設備參數規格描述 | 數量 |
26 | 金屬浴 | 可轉換模塊的設計，熱蓋加熱部分可拆卸設計； 控溫范圍0-100℃； 升溫時間≤8min（室溫20-100℃）； 降溫時間≤8min（100-4℃）； 控溫精確度≤±0.2℃； 溫度均勻性≤±0.5℃； 帶有循環設置功能和程序自動記憶； 熱蓋工作溫度≥模塊溫度+10℃； 熱蓋升溫時間，從室溫升至110℃時間≤10min； 帶有傳感器異常蜂鳴報警和超溫保護功能； 電源：100-240V，50-60Hz； 通過USB B型接口與電腦USB接口連接 | 1臺 |
26 | 生物安全柜 | 工作區域 （W×H×F）： 1004×630×630㎜； 外部尺寸（W×H×F）：1200mm×795mm×2050㎜； 負壓環繞的雙層箱體，確保無污染泄漏； 過濾器要求：HLPA過濾器對0.12μm顆粒過濾效果達到99.99%(排氣/進氣)； 前窗開啟高度限位聲光報警系統與照明控制聯動； 流氣要求：安全柜流入氣流平均流速0.55m/s，工作區內的氣流向下流速0.35m/s，不產生旋渦和向上氣流且無死點。氣流不從安全柜中逸出； 電源要求：符合國家居民用電標準； 紫外燈具有約定定時功能，可實現定時開啟，提高效率 | 1臺 |
27 | 臺式高速冷凍離心機 | 最大相對離心力：21532×g 最高轉速：16500 rpm/min 噪音水平（超靜音）：65 dB(A) 功率：1000W 轉子：不同轉子可選擇，可選0.2ml，1.5ml，5ml離心管和排管 保護功能：設有超速、超溫、門蓋自鎖、不銹鋼內套等多種保護，確保安全 時間設置：0.5-99分鐘,可連續運轉 快速制冷功能：快速制冷功能可在無樣品情況下快速將腔體溫度降到設定值 溫控精度：1℃ 溫控范圍：-20℃--40℃ 電源要求：220V/50HZ | 1臺 |
28 | 全自動高壓滅菌器 | 微電腦數字控制? 滅菌溫度：115℃-135℃ 溶解溫度：60℃-115℃ 保溫溫度：45℃-60℃ 有效容積：75L 門：頂開式1個 滅菌提籃：3個 設計壓力：0.241Mpa 安全閥排氣壓力：0.235 Mpa 壓力表量程：-0.1—0.5 Mpa 降溫風機：2個 報警功能：溫度異常報警、傳感器異常報警、壓力異常報警、水位報警、控制器報警 | 1臺 |
29 | 漩渦混合器 | 電源：110-220V 功率：40W 轉速：2800轉/分 速度控制：無極調速 工作方式：連續、點觸、調速 工作臺：碗型、平板型可調換 外形尺寸：170×120×170mm | 2臺 |
30 | 醫用冷藏冷凍箱 | 工作條件：環境溫度16~32℃，環境濕度：20~80%RH，電壓：198~242V，頻率：(50±1)Hz。 樣式：立式，雙門。 有效容積：300L（冷藏186L、冷凍114L）。。 凈重/毛重（KG）：87/95。 內部結構：冷藏室3層鋼絲擱架，冷凍室3個ABS抽屜，便于存放物品。 無CFC聚氨酯發泡技術，加厚保溫層，保溫效果好，冷藏室保溫層厚度50mm,冷凍室保溫層厚度100mm。 無氟環保制冷劑，穩定可靠，不易燃易爆。 高清晰LCD數字溫度顯示，運行狀態一目了然，可根據用戶需求設定高低溫報警溫度點。 高精度微電腦溫度控制系統，冷藏溫度2~8℃、冷凍溫度-10~-26℃可調，顯示精度1℃。 冷藏溫度和冷凍溫度同時顯示，冷藏室、冷凍室可分別單獨關閉。 雙壓縮機雙系統，上冷藏室和下冷凍室可獨立控制運行，其中一個出現故障不影響另外一個正常運行使用。 壓縮機：采用品牌高效壓縮機，節能高效、靜音。 完善的聲光報警：具有高低溫報警、傳感器故障報警等多種報警功能，物品存儲更安全。 | 2臺 |
31 | 迷你離心機 | 最大相對離心力：5000×g， 最高轉速：10000 rpm/min， 噪音水平（超靜音）：<53 dB(A)， 功率：30W 樣品處理量：6×1.5ml/0.5ml/0.2ml 2x8x0.2ml 重量：1.2kg | 2臺 |
32 | 熒光定量PCR儀 | 檢測通量 96 適用耗材 0.2ml的96孔板、8聯管、單管（透明、磨砂、乳白色均適用） 熒光通道數 4 適用熒光素 通道1：FAM、 SYBR Green I、SYTO 9、EvaGreen、LC Green； 通道2：HEX, VIC, TET, JOE； 通道3：ROX、Texas Red； 通道4：Cy5； 適用探針 Taqman探針，分子信標探針，蝎型探針，FRET探針等 反應體系 0～100μl 線性范圍 1～1010 copies 操控方式 單機運行：利用儀器10.4英寸觸摸屏及軟件系統可新建實驗并運行; 網絡運行： （1）PC直連：儀器通過點對點網絡與PC連接后，利用電腦上的應用軟件實現實驗設置、運行監控、數據分析等操作； （2）局域網接入：通過對儀器的網絡參數進行設置，可將儀器接入本地局域網內，從而實現局域網內的任何一臺電腦對儀器的運行監控、數據同步及分析等操作； 樣本檢測重復性 Ct值CV≤0.5% 樣本線性 /r/≥0.999 自動樣本倉 樣本倉可由觸摸屏控制自動彈出/關閉 彈出狀態時可輕觸樣本倉自動關閉 斷電保護 具有斷電后再供電時實驗自動恢復運行的功能，無需等待PC及軟件打開 數據傳導 可通過U盤導入、導出實驗數據 存儲 可存儲超過1000次實驗數據文件， 光學系統 光源 高亮長壽命免維護LED光源 檢測器 光電二極管（PD） 檢測位置 頂部激發、頂部掃描 檢測方式 4個熒光通道同時逐孔掃描，無熒光邊緣效應 檢測時長 7秒內完成4個熒光通道96個孔位的全部檢測 熒光強度檢測重復性 CV≤0.5% 熒光線性 r≥0.990 熒光檢測動態范圍 熒光檢測動態范圍可根據試劑調整 溫控系統 熱蓋溫度 室溫～110℃ 恒壓力熱蓋 兼容不同高度的耗材 模塊溫度 0℃～100℃ 模塊控溫原理 Peltier效應，半導體制冷技術 最大升溫速率 6.1℃/s 最大降溫速率 5.0℃/s 溫度均勻性 ≤±0.1℃ 梯度溫度寬度 1℃～40℃ 梯度溫度數 12列 特殊溫度設置功能 支持熱學梯度PCR實驗，長片段PCR（Long PCR），降落PCR（Touch Down PCR） | 4臺 |
33 | 核酸提取儀 | 工作模式 自動提取 提取模式 旋轉混合 處理體積 30—1000μl 樣品通量 1-96 提取方式 旋轉混勻 旋轉速度 ≤2000rpm 磁珠回收效率 ≥98% 儀器接口 USB接口 污染控制 負壓、排氣過濾模塊，內置紫外消毒模塊 加熱溫度 裂解加熱：室溫至120℃ 洗脫加熱：室溫至120℃ 試劑種類 磁珠法提取試劑 操作界面 中/英文操作系統，彩色液晶屏觸控操作 通訊控制 Android 設備（手機、平板電腦）通過連接儀器內部WIFI進行控制 內部實驗 儀器內建15組實驗程序 程序管理 新建、編輯、刪除模式程序，自由靈活編輯提取程序； 提取孔間差異 變異系數≤1% 預封裝試劑 支持 操作溫度范圍 低于80% 網絡通訊 可擴展以太網遠程控制 產品外形尺寸 490mm×520mm×480mm 重量 40kg 使用電源 AC110-240V, 50Hz/60Hz, 600W 操作溫度范圍 10℃-40℃ 操作濕度范圍 低于80% | 2臺 |

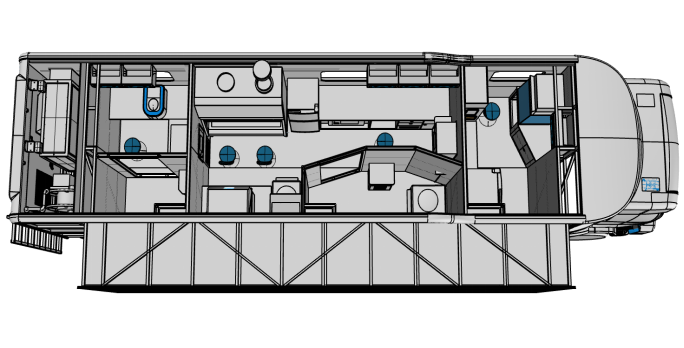

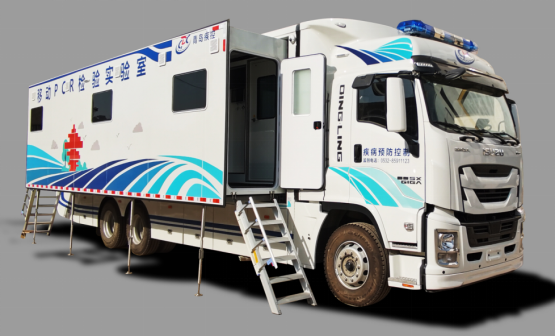

七、效果圖展示（本圖片僅供參考，以客戶實際訂購為準）

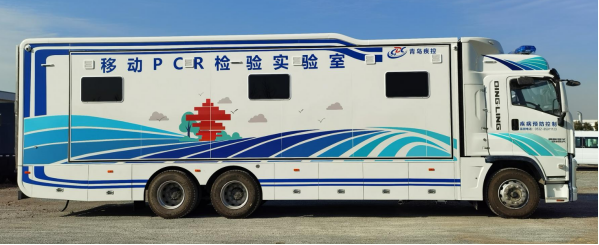

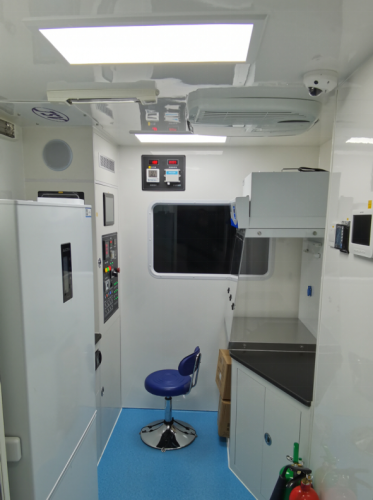

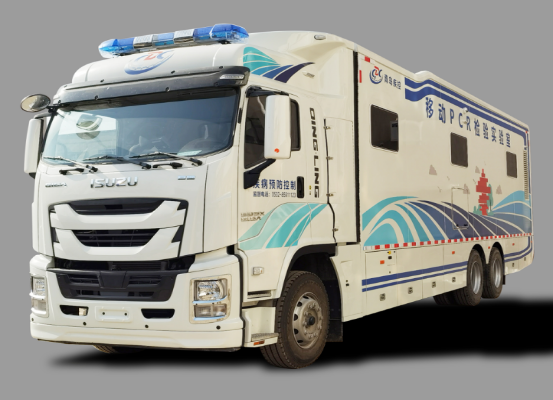

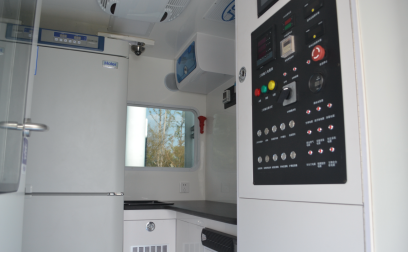

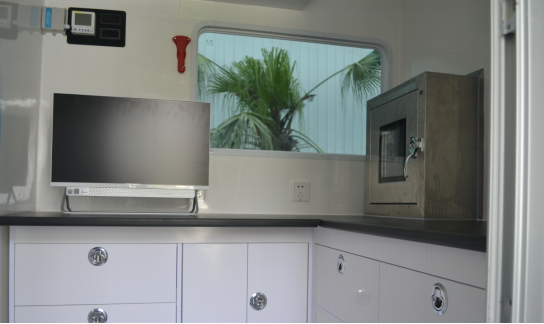

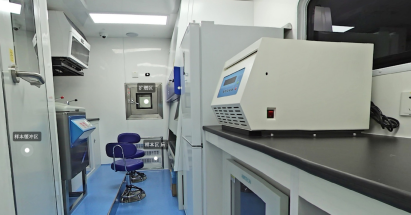

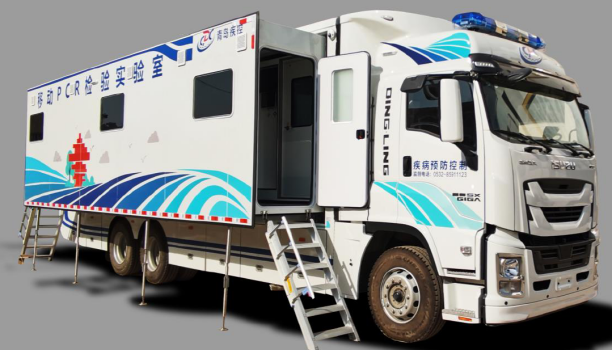

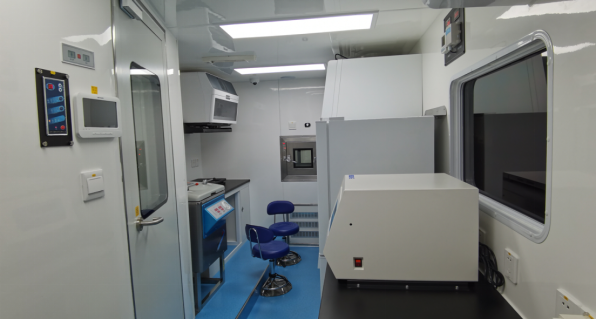

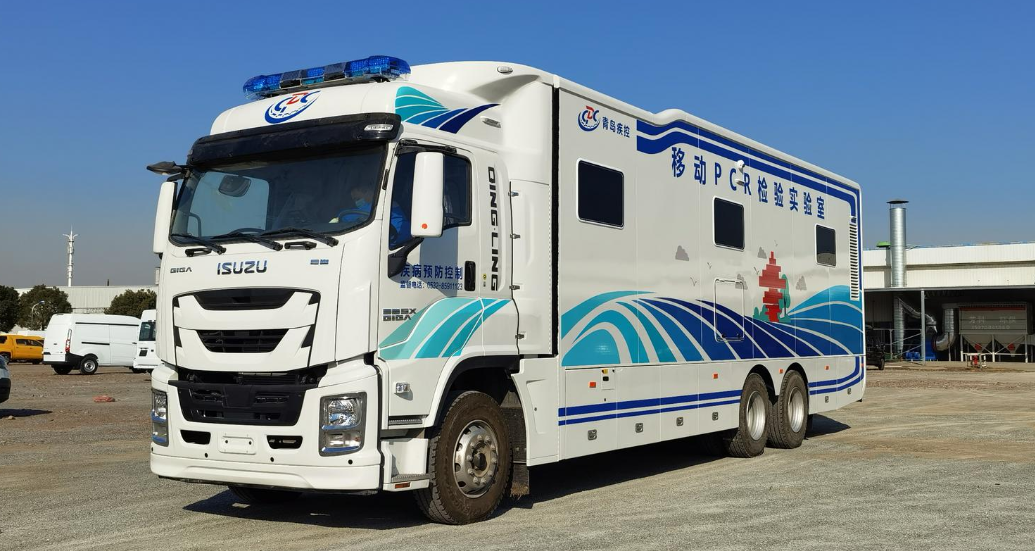

八、實車展示圖（本圖片僅供參考，以客戶實際訂購為準）
